随着城市化进程的加快，供热管网作为城市基础设施的重要组成部分，其安全性和可靠性日益受到关注。特别是在地震多发地区，供热管网的抗震性能直接关系到城市功能的正常运转和居民生活的安全保障。不锈钢波纹管补偿器作为一种关键的管道补偿元件，在供热管网中发挥着重要作用。本文将深入探讨不锈钢波纹管补偿器在城市供热管网中的抗震设计与实践，分析其技术特点、应用优势以及实际工程案例，为相关领域的技术人员提供参考。

一、不锈钢波纹管补偿器的技术特点

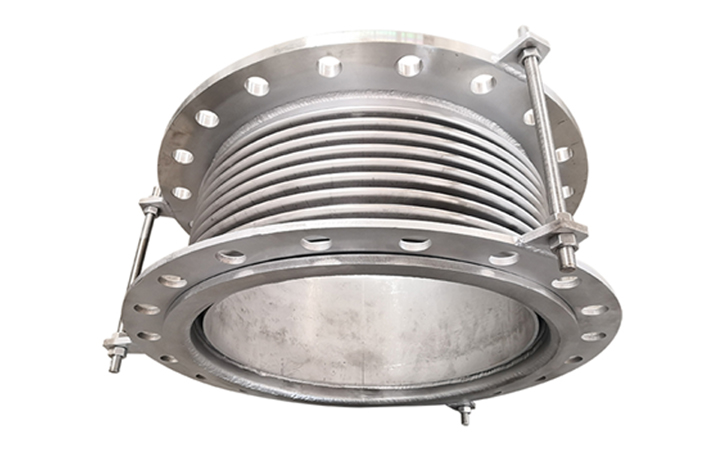

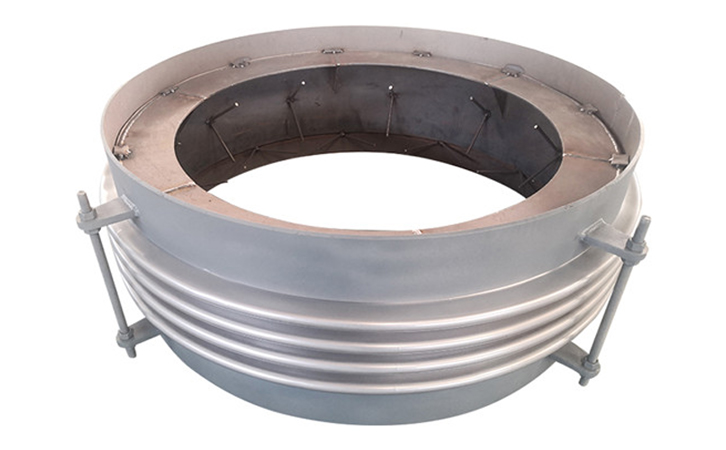

不锈钢波纹管补偿器主要由不锈钢波纹管、法兰、拉杆等部件组成，具有柔性好、耐腐蚀、耐高温、抗疲劳等优异性能。其核心部件——不锈钢波纹管，通过特殊的成型工艺制成，能够在轴向、横向和角向等多个方向上吸收管道的位移和变形。这种独特的结构设计使其成为供热管网中理想的补偿元件。

在抗震方面，不锈钢波纹管补偿器表现出显著的优势。首先，其柔性结构能够有效吸收地震波引起的管道振动和位移，减少管道系统的应力集中，从而降低管道破裂的风险。其次，不锈钢材质具有较高的强度和韧性，能够承受较大的变形而不发生断裂。此外，波纹管的疲劳寿命长，即使在多次地震作用下，仍能保持良好的工作性能。

二、抗震设计的关键要素

在城市供热管网的抗震设计中，不锈钢波纹管补偿器的选型和布置至关重要。设计时需综合考虑以下因素：

1.地震参数：根据工程所在地的地震烈度、地质条件以及历史地震数据，确定设计地震动参数。这些参数将直接影响补偿器的位移吸收能力和强度要求。

2.管道系统特性：包括管道的材质、直径、壁厚、工作压力、温度等。这些因素决定了管道在地震作用下的变形行为和受力状态，进而影响补偿器的选型。

3.补偿器性能：需根据波纹管的波数、波高、层数等参数，计算其轴向、横向和角向的刚度、位移吸收能力以及疲劳寿命。设计时应确保补偿器在地震作用下的位移量在其允许范围内，同时留有适当的安全裕度。

4.布置方案：补偿器的布置位置和数量直接影响管网系统的抗震性能。通常，补偿器应布置在管道的转弯处、分支处以及长直管段的中间位置，以有效吸收各方向的位移。此外，还需考虑补偿器与固定支架、导向支架的协同工作，确保管道系统在地震作用下的整体稳定性。

三、实际工程应用案例

近年来，不锈钢波纹管补偿器在国内多个城市的供热管网工程中得到广泛应用，尤其在抗震要求较高的地区表现突出。以下是两个典型案例：

1.某地震多发城市供热管网改造项目

该城市位于地震活跃带，原有供热管网在地震中多次出现管道断裂、接口泄漏等问题。改造工程中，设计团队采用不锈钢波纹管补偿器替代传统的刚性连接方式，并在关键节点布置了多向补偿器。通过有限元分析模拟地震作用下的管道响应，优化了补偿器的布置方案。工程竣工后，经历了多次中小地震的考验，管网系统未出现任何损坏，证明了不锈钢波纹管补偿器的抗震效果。

2.某大型城市新区供热管网建设

该新区供热管网全长约50公里，设计时采用了高标准抗震要求。项目中大量使用了不锈钢波纹管补偿器，并结合BIM技术对管网系统进行了三维建模和抗震分析。通过模拟不同地震场景下的管道位移和应力分布，调整了补偿器的类型和位置，确保了管网系统在地震中的安全性。项目投入使用后，运行稳定，得到了业主和监管部门的高度评价。

四、抗震实践中的挑战与解决方案

尽管不锈钢波纹管补偿器在抗震方面具有显著优势，但在实际应用中仍面临一些挑战：

1.复杂地质条件下的适应性

在一些地质条件复杂的地区，如软土、液化土等，地震作用下的管道位移可能超出设计预期。针对这一问题，可通过增加补偿器的位移吸收能力或采用多级补偿方案来解决。此外，结合地质勘察数据，对补偿器的布置进行动态调整，也是提高抗震性能的有效手段。

2.长期使用中的性能退化

不锈钢波纹管补偿器在长期使用中可能因腐蚀、疲劳等因素导致性能下降。为应对这一问题，需定期对补偿器进行检测和维护，及时发现并更换损坏的部件。同时，选择耐腐蚀性能更好的不锈钢材质（如316L）或增加波纹管的防护层，也能有效延长其使用寿命。

3.极端地震条件下的安全性

在极端地震条件下，补偿器可能面临超出设计范围的位移和载荷。为此，设计时可考虑增设抗震阻尼装置或限位装置，防止补偿器因过度变形而失效。此外，通过数值模拟和实验研究，进一步优化补偿器的抗震性能，也是未来的研究方向。

五、未来发展趋势

随着技术的进步和工程需求的提升，不锈钢波纹管补偿器在抗震领域的应用将呈现以下发展趋势：

1.智能化监测

通过集成传感器和物联网技术，实时监测补偿器的工作状态和位移变化，为抗震管理提供数据支持。一旦发现异常，系统可及时预警并启动应急措施，进一步提高管网系统的安全性。

2.新材料与新工艺

研发更高强度、更耐腐蚀的新型不锈钢材料，以及更先进的波纹管成型工艺，将进一步提升补偿器的抗震性能和寿命。例如，采用双相不锈钢或复合材料，可在保证柔性的同时增强抗疲劳能力。

3.标准化与规范化

随着不锈钢波纹管补偿器在抗震工程中的广泛应用，相关标准和规范将逐步完善。这将为设计、施工和验收提供统一的技术依据，推动行业的健康发展。

六、结语

不锈钢波纹管补偿器在城市供热管网中的抗震设计与实践，是保障城市基础设施安全的重要环节。通过科学的设计、合理的布置以及严格的施工和维护，不锈钢波纹管补偿器能够有效吸收地震能量，减少管道系统的损坏风险，为城市的稳定运行和居民的生活安全提供有力支持。未来，随着技术的不断创新和工程经验的积累，不锈钢波纹管补偿器在抗震领域的应用将更加广泛和深入，为城市供热管网的安全性和可靠性注入新的活力。
