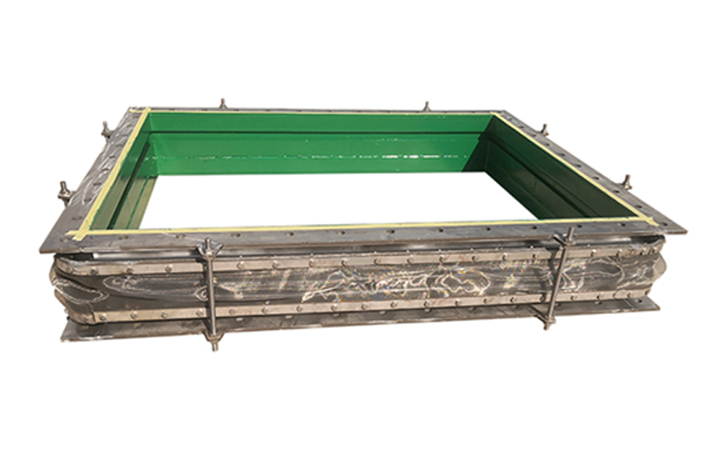

非金属柔性补偿器作为现代工业管道系统中的关键部件，其性能直接影响着整个系统的安全性和稳定性。从原料选择到最终成品出厂，每一道工序都蕴含着严格的质量控制要求。本文将深入剖析这一特殊产品的生产全流程，揭示行业内的质量控制要点和技术核心。

在原料选择阶段，生产厂家会严格把控基础材料的性能指标。非金属柔性补偿器的主要构成材料包括氟橡胶、硅橡胶、聚四氟乙烯等高性能聚合物，以及玻璃纤维、聚酯纤维等增强材料。以氟橡胶为例，供应商需提供完整的材料性能报告，包括耐温范围（-40℃至+200℃）、抗拉强度（不低于15MPa）、伸长率（大于200%）等关键数据。每批原料入库前，质检部门都会进行抽样检测，使用红外光谱仪分析材料分子结构，确保与标准样品的一致性。对于增强用纤维材料，则重点检测其直径均匀度和表面处理效果，这直接关系到后续复合工艺的成败。

进入预处理工序后，原料要经过严格的清洁和活化处理。橡胶类材料需在恒温恒湿环境下静置24小时以上以达到状态稳定，然后通过开炼机进行塑化处理。这一过程中，温度控制精度需保持在±2℃范围内，塑化时间根据材料种类精确控制。纤维增强材料则要经过等离子处理或化学处理，以提高其与基体材料的结合强度。预处理后的材料立即转入下道工序，避免因存放时间过长导致性能变化。

复合工艺是整个生产流程的核心环节。现代生产线多采用计算机控制的层压设备，将橡胶基体与增强材料按照设计要求进行精确叠层。以某型号补偿器为例，其典型结构包含3层氟橡胶和2层玻璃纤维布的交替组合。每层材料的厚度偏差控制在±0.05mm以内，层间贴合度要求达到99%以上。为此，生产线配备了高精度激光测厚仪和自动纠偏系统，实时监控复合过程。在高温硫化阶段，模具温度均匀性至关重要，先进的加热系统可将温差控制在±1℃范围内，确保材料交联反应的充分进行。

成型后的补偿器进入关键的尺寸检测环节。使用三坐标测量仪对产品的长度、直径、波高等关键尺寸进行全检，公差要求通常为±0.5mm。特别是法兰连接面的平面度，需控制在0.1mm/m以内，这关系到安装后的密封性能。对于特殊结构的产品，还会采用工业CT进行内部结构扫描，确认增强层分布是否符合设计要求。动态性能测试则通过专用的疲劳试验机完成，模拟实际工况下的往复运动，检测产品在数万次循环后的性能衰减情况。

表面处理工艺同样不容忽视。补偿器外表面通常要经过特殊的防腐涂层处理，涂层厚度通过电磁测厚仪控制在0.2-0.3mm范围内。对于食品级或医药级应用场景，还需进行生物相容性测试，确保材料不会对介质造成污染。内衬层的表面粗糙度要求达到Ra≤1.6μm，这既减少了介质流动阻力，也降低了结垢风险。

在最后的出厂检验阶段，每件产品都要经过严格的气密性测试。测试压力一般为设计工作压力的1.5倍，保压时间不少于30分钟。同时使用氦质谱检漏仪检测微泄漏，灵敏度可达1×10-9Pa·m³/s。性能测试数据实时上传至企业质量管理系统，形成完整的追溯档案。包装环节也制定了严格标准，补偿器在运输过程中要避免折弯变形，通常采用定制泡沫模具进行固定防护。

随着智能制造技术的发展，行业领先企业已经开始引入数字孪生系统。通过在生产线上布置数百个传感器，实时采集温度、压力、位移等工艺参数，与数字模型进行比对分析。这种前瞻性质量控制手段，能够在问题发生前就进行预警和调整，将产品不良率控制在0.1%以下。同时，基于大数据分析的工艺优化系统，可以不断改进生产参数，提升产品性能的一致性。

从原料到成品的全流程质量控制，不仅需要先进的设备支持，更离不开完善的管理体系。ISO9001质量管理体系的严格执行，确保了每个环节都有章可循、有据可查。定期开展的工艺评审和FMEA（失效模式与影响分析）活动，持续推动着生产过程的优化升级。正是这种对质量的极致追求，使得现代非金属柔性补偿器能够在苛刻的工业环境中可靠工作，为各类管道系统提供安全保障。
